Kích Thước Thang Máy 300kg [Cập Nhật 2025]: Bản Vẽ Thiết Kế Chi Tiết

Việc xác định kích thước thang máy 300kg chính xác là bước then chốt, đặc biệt đối với các công trình nhà phố có diện tích lắp đặt cực kỳ hạn chế. Tải trọng 300kg là dòng thang máy mini lý tưởng cho gia đình 3-4 người, nhưng thông số kỹ thuật như kích thước hố thang và kích thước cabin phải được tính toán linh hoạt.

Bài viết này sẽ cung cấp bảng tổng hợp kích thước thang máy gia đình 300kg tùy biến theo nhiều phiên bản, phân tích ưu nhược điểm của 3 phương án bản vẽ thiết kế thang máy 300kg phổ biến (xây gạch 220mm, 110mm, khung thép) để giúp bạn tối ưu kích thước thang máy 4 người và thang máy kính 300kg một cách hiệu quả nhất.

Thông Số Kỹ Thuật Cơ Bản Của Thang Máy Gia Đình 300kg (4 Người)

Thang máy 300kg là dòng sản phẩm được thiết kế để giải quyết nhu cầu di chuyển của những gia đình có diện tích lắp đặt xây dựng hạn chế, thường là nhà phố hoặc nhà cải tạo. Với tải trọng 300kg, thang máy này phù hợp với khoảng 3 đến 4 người sử dụng cùng lúc, lý tưởng cho gia đình nhỏ. Ưu điểm nổi bật nhất của dòng thang máy mini này là khả năng tối ưu hóa kích thước hố thang đến mức tối đa, biến nó thành lựa chọn tiết kiệm diện tích lắp đặt nhất trong các dòng thang máy Cáp Kéo hiện nay.

Để đảm bảo quá trình lắp đặt thang máy 4 người diễn ra thuận lợi, việc nắm rõ và tuân thủ chính xác thông số kỹ thuật của kích thước thang máy gia đình 300kg là điều bắt buộc. Các kích thước này bao gồm kích thước cabin (không gian sử dụng thực tế) và kích thước hố thang (kích thước thông thủy lọt lòng), cùng các thông số cố định quan trọng khác.

Bảng Tổng Hợp Kích Thước Thang Máy Gia Đình 300kg Tùy Biến

Dòng thang máy gia đình 300kg liên doanh sử dụng công nghệ Cáp Kéo cho phép độ linh hoạt cao trong việc tùy biến kích thước cabin (Wc x Dc) dựa trên kích thước hố thang (W x D) thực tế. Điều này rất quan trọng khi diện tích lắp đặt không cho phép xây dựng theo một khuôn mẫu duy nhất. Dưới đây là bảng tổng hợp 3 phiên bản thông số kỹ thuật phổ biến nhất, giúp gia đình dễ dàng chọn lựa kích thước thang máy 300kg phù hợp:

Phiên bản	Kích thước Hố Thang (W x D)	Kích thước Cabin (Wc x Dc)	Chiều rộng cửa	Ghi chú
Tối thiểu	1350 x 1350 mm	1000 x 750 mm	650 mm	Kích thước nhỏ nhất, phù hợp cho thang máy kính 300kg hoặc nhà cải tạo siêu hẹp.
Tiêu chuẩn	1500 x 1400 mm	1100 x 900 mm	700 mm	Kích thước thang máy 4 người được khuyến nghị, đảm bảo sự thoải mái và tiện nghi.
Mở rộng	1600 x 1450 mm	1200 x 950 mm	750 mm	Dành cho những công trình có thể chấp nhận diện tích lắp đặt lớn hơn một chút để cabin rộng rãi hơn.

Lưu ý quan trọng:

• Kích thước hố thang (W x D) là kích thước thông thủy (lọt lòng), chưa bao gồm độ dày của tường bao quanh hố thang.

• Chiều rộng (W) luôn là chiều có cửa thang. Việc tối ưu hóa kích thước này giúp gia đình tiết kiệm diện tích lắp đặt hành lang.

• Nếu kích thước hố thang thực tế của bạn nằm giữa các thông số trên, nhà cung cấp vẫn có thể tùy chỉnh kích thước cabin sao cho tối đa hóa không gian sử dụng.

Các Thông Số Cố Định (Hố Pit, OH và Phòng Máy)

Bên cạnh kích thước cabin và hố thang linh hoạt, có những thông số kỹ thuật cố định bắt buộc phải tuân thủ khi xây dựng hố thang cho thang máy 300kg công nghệ Cáp Kéo MRL (liên doanh) để đảm bảo an toàn vận hành:

1. Chiều sâu Hố Pit (P): Đây là phần hố chìm dưới mặt sàn tầng thấp nhất.

• Thông số: Chiều sâu hố pit tối thiểu phải đạt 550mm.
• Vai trò: Hố Pit cần thiết để lắp đặt các thiết bị an toàn (như bộ giảm chấn) và chứa một phần của cabin khi nó dừng ở tầng trệt. Nếu không đảm bảo kích thước này, thang máy sẽ không được phép lắp đặt.
• Lưu ý: Đối thủ của bạn đã chỉ ra rằng việc chống thấm Hố Pit là cực kỳ quan trọng để bảo vệ các thiết bị máy móc.

2. Chiều cao OH (Overhead): Đây là khoảng không an toàn từ mặt sàn tầng trên cùng (sàn cuối cùng thang phục vụ) đến trần hố thang.

• Thông số: Chiều cao OH tối thiểu là 3500mm (3.5 mét).
• Vai trò: OH đủ cao giúp lắp đặt các thiết bị động cơ (đối với thang MRL) và đảm bảo an toàn cho kỹ thuật viên bảo trì. Kích thước này ảnh hưởng trực tiếp đến chiều cao tổng thể của ngôi nhà.

3. Kích thước Phòng Máy (Nếu có):

• Mặc dù hầu hết thang máy gia đình 300kg hiện đại sử dụng công nghệ MRL (không phòng máy) để tiết kiệm diện tích lắp đặt, một số dòng thang có phòng máy vẫn tồn tại.
• Thông số: Kích thước phòng máy tối thiểu phải bằng kích thước hố thang (ví dụ: 1.5m x 1.4m), và có chiều cao tối thiểu 1300mm.
• Lưu ý: Nếu sử dụng thang MRL, chỉ cần một không gian nhỏ hơn (phòng kỹ thuật) để đặt tủ điều khiển, thường được bố trí gọn gàng gần cửa tầng trên cùng.

Việc tuân thủ nghiêm ngặt thông số kỹ thuật về kích thước thang máy 300kg là bước đầu tiên và quan trọng nhất để đảm bảo thang máy gia đình của bạn hoạt động ổn định và an toàn.

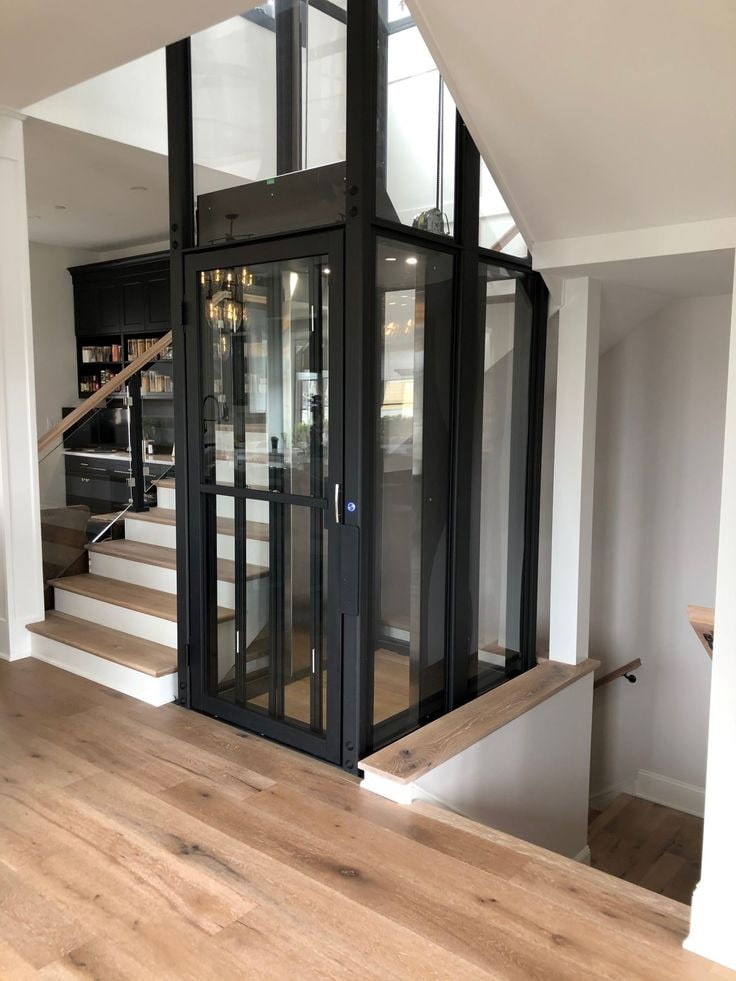

 Thang máy 300kg được lắp đặt trong nhà phố 4 tầng, tiết kiệm diện tích và tạo sự tiện nghi cho gia đình.

So Sánh 3 Phương Án Thiết Kế Hố Thang Máy 300kg (Tối Ưu Diện Tích)

Sau khi xác định được kích thước thang máy 300kg thông thủy lý tưởng, gia đình cần lựa chọn phương án xây dựng hố thang phù hợp. Quyết định này không chỉ ảnh hưởng đến chi phí đầu tư mà còn quyết định trực tiếp đến diện tích lắp đặt bị chiếm dụng và độ linh hoạt khi lắp đặt thang máy mini. Hiện có ba phương án thiết kế hố thang phổ biến cho tải trọng 300kg Cáp Kéo liên doanh: xây tường 220mm, xây tường 110mm có cột, và dựng khung thép.

Bảng So Sánh Chi Phí Và Diện Tích Bị Chiếm Dụng

Dưới đây là bảng phân tích so sánh 3 phương án thi công hố thang thang máy gia đình 300kg, dựa trên kích thước hố thang thông thủy tiêu chuẩn (1500mm x 1400mm):

Phương án	Tổng Diện tích Tốn (W x D ngoài)	Chi phí Thi công Hố	Thời gian Thi công	Độ linh hoạt Kích thước
Xây Tường 220mm	1940 x 1840 mm (khoảng)	Thấp nhất (Vật liệu phổ thông)	Lâu nhất	Thấp
Xây Tường 110mm	1720 x 1620 mm (khoảng)	Chi phí cốp pha cao	Trung bình	Trung bình
Dựng Khung Thép	1550 x 1450 mm (khoảng)	Cao nhất	Nhanh nhất	Rất cao

(Lưu ý: Diện tích bên ngoài được tính toán dựa trên kích thước thông thủy (1500 x 1400mm) cộng với độ dày tường/khung tương ứng).

Phân Tích Chi Tiết Từng Phương Án Thiết Kế

Phương án 1: Xây Tường 220mm (Chiếm dụng lớn nhất)

Đây là phương án truyền thống và phổ biến nhất vì tính dễ thi công và chi phí thi công xây dựng thấp.

• Ưu điểm: Vật liệu (gạch, xi măng) sẵn có và nhân công quen thuộc. Chi phí đầu tư cho vật liệu thô là thấp nhất.

• Nhược điểm: Tốn diện tích lắp đặt nhất. Với tường 220mm bao quanh, hố thang sẽ bị đội lên đáng kể. Điều này không tối ưu cho thang máy mini và không phù hợp với kích thước nhà phố siêu nhỏ, vì nó làm giảm diện tích sử dụng của các phòng chức năng khác.

• Độ linh hoạt: Thấp. Sau khi xây, việc điều chỉnh kích thước thang máy gia đình 300kg là rất khó và tốn kém.

Phương án 2: Xây Tường 110mm Kết hợp Cột Bê tông (Tiết kiệm hơn)

Phương án này là sự cân bằng giữa tiết kiệm diện tích lắp đặt và chi phí xây dựng, thường được áp dụng cho thang máy 4 người ở vị trí góc nhà.

• Ưu điểm: Tiết kiệm được khoảng 220mm mỗi chiều so với phương án tường 220mm, giúp kích thước hố thang gọn hơn nhiều.

• Nhược điểm: Chi phí thi công có thể tăng do cần đổ cột bê tông riêng biệt ở bốn góc hố thang (thường là cột 110mm x 300mm hoặc 220mm x 220mm). Việc làm cốp pha cho cột nhỏ này đòi hỏi sự chính xác cao và có thể khó khăn cho các đội thợ không chuyên.

• Độ linh hoạt: Trung bình. Vẫn yêu cầu xây dựng cố định, nhưng hố thang có thể được tùy biến kích thước linh hoạt hơn một chút so với tường 220mm.

Phương án 3: Dựng Khung Thép và Ốp Kính/Vật liệu nhẹ (Tiết kiệm tối đa)

Đây là phương án hiện đại và tối ưu nhất về kích thước và diện tích lắp đặt, đặc biệt phù hợp cho thang máy kính 300kg hoặc nhà cải tạo.

• Ưu điểm: Tiết kiệm diện tích lắp đặt tối đa. Khung thép chỉ chiếm từ 50mm đến 70mm mỗi bên, giữ cho kích thước thang máy 300kg sát với kích thước hố thang thông thủy nhất. Thời gian thi công nhanh chóng và gọn gàng.

• Nhược điểm: Chi phí thi công cao nhất, do chi phí vật liệu (thép chịu lực và kính cường lực) đắt hơn nhiều so với vật liệu xây dựng truyền thống.

• Độ linh hoạt: Rất cao. Kích thước hố thang có thể được điều chỉnh dễ dàng trong quá trình lắp đặt. Phương án này là lựa chọn bắt buộc cho thang máy kính 300kg để đảm bảo tính thẩm mỹ cao nhất.

Khi thiết kế thang máy gia đình 300kg, nếu không gian là yếu tố quan trọng nhất, nên ưu tiên phương án Khung Thép. Nếu ngân sách thang máy là ưu tiên, phương án Xây Tường 220mm là lựa chọn kinh tế. Tuy nhiên, bất kể lựa chọn phương án nào, gia đình cần đảm bảo thông số kỹ thuật về kích thước hố thang lọt lòng phải đúng như quy định trong bản vẽ thiết kế thang máy 300kg.

Bản Vẽ Thiết Kế Thang Máy 300kg Chi Tiết Cho Hai Phương Án Tối Ưu

Để đảm bảo các nhà thầu xây dựng thi công chính xác kích thước thang máy gia đình 300kg, việc tham khảo bản vẽ thiết kế thang máy 300kg là bước không thể thiếu.

Vì thông số kỹ thuật có thể bị sai lệch trong quá trình thi công thực tế, chúng tôi sẽ trình bày chi tiết hai phương án bản vẽ thiết kế mặt cắt ngang hố thang phổ biến nhất hiện nay, dựa trên kích thước thông thủy tiêu chuẩn (1500mm x 1400mm), giúp tối ưu hóa kích thước thang máy 4 người.

Lưu ý: Do hạn chế về định dạng, chúng tôi chỉ có thể mô tả chi tiết các kích thước và cấu tạo. Quý gia đình cần liên hệ trực tiếp để nhận file bản vẽ thiết kế thang máy 300kg Autocad đầy đủ.

Thiết Kế Hố Thang Xây Gạch 220mm (Phương án Tiêu chuẩn)

Phương án xây tường gạch 220mm là lựa chọn kinh tế và dễ thi công nhất cho thang máy gia đình 300kg liên doanh. Phương án này phù hợp với các công trình mới, có diện tích lắp đặt tương đối thoải mái và không quá cần thiết phải tiết kiệm từng centimet.

Kích thước Chi tiết:

1. Kích thước hố thang Thông Thủy (W x D): 1500 mm x 1400 mm

2. Độ dày tường: 220 mm (tường đôi, hoặc tường chịu lực)

3. Kích thước Hố Thang Ngoài (W ngoài x D ngoài):

• Chiều Rộng Ngoài: 1500 mm + 220 mm + 220 mm = 1940 mm
• Chiều Sâu Ngoài: 1400 mm + 220 mm + 220 mm = 1840 mm

4. Kích thước Cabin thực tế: 1100 mm x 900 mm (Wc x Dc)

5. Cấu tạo: Bốn mặt hố thang được xây bằng gạch chịu lực dày 220mm. Các cột và dầm chịu lực được đổ bê tông cốt thép ngay trong kết cấu tường.

Ưu điểm:

• Chi phí thi công phần thô thấp.

• Dễ dàng đảm bảo chống ồn, chống rung cơ bản.

• Thang máy 300kg lắp đặt trên hố bê tông rất chắc chắn và ổn định.

Nhược điểm:

• Diễn tích lắp đặt bị chiếm dụng lớn nhất.

• Kích thước hố thang sau khi xây bị cố định hoàn toàn, không linh hoạt nếu cần điều chỉnh.

Thiết Kế Hố Thang Khung Thép (Phương án Kích thước nhỏ nhất)

Phương án dựng khung thép là lựa chọn tối ưu về mặt không gian và kích thước. Đây là giải pháp bắt buộc cho thang máy kính 300kg vì nó giúp tận dụng tối đa ánh sáng và sự sang trọng.

Kích thước Chi tiết:

1. Kích thước hố thang Thông Thủy (W x D): 1500 mm x 1400 mm

2. Độ dày Khung Thép: Sử dụng thép hình (U, I, H) có độ dày từ 50 mm đến 70 mm.

3. Kích thước Hố Thang Ngoài (W ngoài x D ngoài):

• Chiều Rộng Ngoài: 1500 mm + 70 mm + 70 mm = 1640 mm
• Chiều Sâu Ngoài: 1400 mm + 70 mm + 70 mm = 1540 mm

4. Kích thước Cabin thực tế: 1100 mm x 900 mm (Wc x Dc)

5. Cấu tạo: Khung thép được hàn theo modul, sau đó được ốp kính cường lực hoặc các vật liệu nhẹ khác. Thang máy kính 300kg sẽ được lắp đặt trực tiếp vào khung thép này.

Ưu điểm:

• Tiết kiệm diện tích lắp đặt tối đa: Kích thước ngoài hố thang nhỏ hơn đáng kể (tiết kiệm gần 30cm mỗi chiều so với tường 220mm), tối ưu hóa kích thước thang máy gia đình 300kg.

• Tính thẩm mỹ cao: Đặc biệt phù hợp cho thang máy kính 300kg, mang lại sự hiện đại và sang trọng.

• Linh hoạt: Khung thép cho phép kích thước được điều chỉnh dễ dàng hơn và thời gian thi công nhanh hơn.

Nhược điểm:

• Chi phí thi công cao hơn nhiều do chi phí vật liệu (thép và kính).

• Đòi hỏi đơn vị thi công phải có tay nghề cao trong việc gia công và lắp đặt khung thép chính xác theo thông số kỹ thuật.

Nếu gia đình ưu tiên kích thước nhỏ và muốn có thang máy kính 300kg đẹp, phương án Khung Thép là lựa chọn lý tưởng. Ngược lại, nếu ngân sách hạn chế và diện tích lắp đặt thoải mái, hố thang xây gạch 220mm vẫn là giải pháp phổ thông và an toàn.

Xem thêm: Báo Giá Thang Máy Gia Đình 300Kg 2025 & Chi Phí Lắp Đặt

Lưu Ý Kỹ Thuật Khi Thi Công Kích Thước Hố Thang Máy 300kg

Việc đảm bảo kích thước thang máy gia đình 300kg được thi công chính xác là yếu tố quyết định đến chất lượng, sự an toàn và chi phí đầu tư lắp đặt. Chỉ cần một sai sót nhỏ trong thông số kỹ thuật của kích thước hố thang cũng có thể dẫn đến việc phải chỉnh sửa tốn kém hoặc thậm chí là không thể lắp đặt được. Gia đình và đơn vị thi công cần đặc biệt chú ý đến những lưu ý kỹ thuật sau đây:

Sai Số Xây Dựng Và Cách Xử Lý Sai Kích Thước

Trong xây dựng thực tế, việc đạt được độ chính xác tuyệt đối theo bản vẽ thiết kế thang máy 300kg là rất khó. Tuy nhiên, các nhà cung cấp thang máy đều có mức dung sai (sai số cho phép) nhất định.

1. Dung sai Kích thước cho phép: Dung sai chấp nhận được đối với kích thước hố thang thường nằm trong khoảng từ 20mm đến 25mm trên tổng chiều dài hoặc chiều rộng. Cụ thể, nếu kích thước hố thang tiêu chuẩn là 1500mm, thì kích thước thực tế có thể chấp nhận từ 1475mm đến 1525mm.

• • Lưu ý quan trọng: Khoan dung sai (lớn hơn hoặc nhỏ hơn) là không đồng đều. Hố thang không được phép nhỏ hơn kích thước hố thang tối thiểu cần thiết để lắp đặt rail, cabin và đối trọng (vì sẽ không đủ diện tích lắp đặt). Nếu hố thang lớn hơn so với thiết kế, việc xử lý dễ dàng hơn.

2. Cách Xử lý khi Kích thước hố thang bị Sai lệch quá nhiều (lớn hơn 25mm):

• Trường hợp 1: Hố thang quá rộng: Đây là trường hợp dễ xử lý nhất. Đơn vị thi công có thể tiến hành đắp thêm tường (dù tốn kém) hoặc đơn giản là tăng kích thước cabin và chiều rộng cửa thang (nếu có thể) để tối đa hóa diện tích lắp đặt bên trong.
• Trường hợp 2: Hố thang quá hẹp: Đây là trường hợp nghiêm trọng và khó xử lý nhất.

• • Phá dỡ và xây lại: Nếu sai số quá lớn và không gian xung quanh cho phép, biện pháp triệt để nhất là phá dỡ và xây lại tường.

  • Chuyển sang Tải trọng thấp hơn: Nếu kích thước hố thang không thể mở rộng, cần cân nhắc chuyển sang lắp đặt thang máy 300kg tải trọng thấp hơn, ví dụ thang máy 4 người 250kg hoặc thậm chí là 200kg. Điều này đồng nghĩa với kích thước cabin bị thu hẹp lại, ảnh hưởng đến sự thoải mái khi sử dụng.

  • Sử dụng Công nghệ khác: Đối với các dự án cải tạo bị kẹt kích thước, có thể phải chuyển sang các dòng thang nhập khẩu công nghệ Trục Vít/Thủy Lực vì chúng có khả năng tối ưu kích thước cabin trên cùng một kích thước hố thang nhỏ hơn so với Cáp Kéo.

Các Yếu Tố Kỹ Thuật Quan Trọng Khác

Bên cạnh việc kiểm soát kích thước tổng thể, có ba yếu tố kỹ thuật khác mà gia đình cần đặc biệt theo dõi:

1. Chống Thấm Hố Pit (P = 550mm):

• Tại sao quan trọng: Hố Pit nằm sâu dưới lòng đất, rất dễ bị thấm nước ngầm hoặc nước mưa. Nếu nước lọt vào sẽ gây hỏng hóc nghiêm trọng các thiết bị điện, bộ giảm chấn và ray dẫn hướng.
• Thực hiện: Phải thực hiện chống thấm ngược và xuôi bằng các vật liệu chuyên dụng. Sau khi hoàn thành chống thấm, hố pit cần được kiểm tra kỹ lưỡng trước khi bàn giao cho đơn vị lắp đặt thang máy 300kg.

2. Làm Đầy Đủ Hệ Dầm Khóa Chịu Lực (Dầm giữa các tầng):

• Tại sao quan trọng: Nhiều gia đình lầm tưởng sàn nhà là nơi chịu lực chính của thang máy. Thực tế, hệ thống ray dẫn hướng (yếu tố chịu lực chính của thang máy 300kg) được bắt trực tiếp vào các dầm khóa này, nằm ở giữa các tầng.
• Thực hiện: Cần làm đầy đủ dầm khóa 4 mặt xung quanh hố thang trước khi đổ sàn phòng máy hoặc sàn tầng trên cùng. Đảm bảo thông số kỹ thuật và độ chính xác của các dầm này là yếu tố sống còn để thang vận hành êm ái, an toàn.

3. Làm Móc Treo Ba Lăng Trên Nóc Hố Thang:

• Tại sao quan trọng: Móc treo là chi tiết tưởng chừng nhỏ nhưng cực kỳ cần thiết. Nó được dùng để treo Palăng (Ba Lăng) phục vụ quá trình lắp đặt máy móc, rail dẫn hướng, và quan trọng hơn là phục vụ công tác cứu hộ, bảo trì thang máy gia đình 300kg sau này.
• Thực hiện: Móc treo phải được tính toán chịu lực tốt, đặt ở vị trí trung tâm, trên nóc phòng máy hoặc nóc hố thang (đối với thang MRL), theo đúng bản vẽ thiết kế thang máy 300kg được cung cấp.

Việc tuân thủ các lưu ý và thông số kỹ thuật này sẽ giúp gia đình sở hữu được chiếc thang máy 300kg an toàn, bền bỉ, và tối ưu kích thước sử dụng.

Kết Luận

Việc thiết kế và thi công chính xác kích thước thang máy gia đình 300kg là nền tảng cho sự an toàn và hiệu quả sử dụng lâu dài của thang máy mini. Qua bài viết này, chúng ta đã thấy rằng dòng tải trọng 300kg là giải pháp hoàn hảo cho gia đình có diện tích lắp đặt hạn chế, với khả năng tùy biến kích thước cabin theo hố thang.

Để tối ưu hóa kích thước thang máy 4 người và thang máy kính 300kg của bạn, việc nắm rõ thông số kỹ thuật của 3 phiên bản tùy biến và lựa chọn phương án thi công (Xây gạch 220mm, 110mm hoặc Khung thép) là điều vô cùng cần thiết.

Hãy luôn ưu tiên độ chính xác của kích thước hố thang và chú trọng đến các yếu tố kỹ thuật như chống thấm Hố Pit và dầm khóa chịu lực để đảm bảo tuổi thọ cho thiết bị.

Đừng để sai sót kỹ thuật làm hỏng dự án của bạn!

Liên hệ Faralift qua Hotline hoặc Zalo ở góc bên phải màn hình ngay hôm nay để nhận tư vấn miễn phí và bản vẽ thiết kế thang máy 300kg chi tiết. Chúng tôi cam kết tư vấn và tùy biến kích thước thang máy gia đình 300kg của bạn tối đa theo hiện trạng, giúp bạn sở hữu thang máy mini vừa an toàn, vừa tiết kiệm diện tích lắp đặt nhất!

Các Câu Hỏi Thường Gặp Về Kích Thước Thang Máy 300kg (FAQ)

Q1: Kích thước thang máy gia đình 300kg có cần phải chuẩn 100% không?

Không bắt buộc phải chuẩn 100%. Kích thước thang máy 300kg cho phép một mức sai số xây dựng (dung sai) từ 20mm đến 25mm. Tuy nhiên, khuyến nghị nên xây dư thừa hơn một chút (để dễ xử lý) hơn là bị thiếu kích thước hố thang (vì rất khó để mở rộng hố đã xây).

Q2: Kích thước Cabin tối đa cho tải trọng 300kg là bao nhiêu?

Với kích thước hố thang mở rộng (khoảng 1600mm x 1450mm), kích thước cabin tối đa mà thang máy gia đình 300kg liên doanh có thể đạt được là khoảng 1200mm (Rộng) x 950mm (Sâu). Việc tăng kích thước cabin phải luôn đảm bảo không gian an toàn cho đối trọng và ray dẫn hướng.

Q3: Phương án Khung thép có thật sự giúp tiết kiệm diện tích lắp đặt không?

Có. Dựng Khung thép (thường dùng cho thang máy kính 300kg) là phương án tiết kiệm diện tích lắp đặt tối đa. Khung thép chỉ chiếm khoảng 50mm-70mm độ dày tường/vách, trong khi tường gạch 220mm chiếm 220mm. Điều này giúp kích thước ngoài của hố thang giảm đi đáng kể.

Q4: Tôi có thể sử dụng bản vẽ thiết kế thang máy 300kg chung cho mọi công trình không?

Không. Mặc dù thông số kỹ thuật cơ bản là giống nhau, nhưng mỗi công trình sẽ có sự khác biệt về vị trí dầm, cột chịu lực và hướng cửa. Bạn nên yêu cầu đơn vị cung cấp thang máy hiệu chỉnh bản vẽ thiết kế thang máy 300kg dựa trên kích thước hố thang thực tế của ngôi nhà bạn trước khi tiến hành thi công.

Q5: Kích thước hố pit 550mm có phải là bắt buộc cho thang máy 300kg cáp kéo không?

Đúng. Kích thước hố pit tối thiểu 550mm là thông số kỹ thuật bắt buộc cho thang máy 300kg công nghệ Cáp Kéo liên doanh để đảm bảo không gian lắp đặt bộ giảm chấn và an toàn. Nếu không thể đào sâu, bạn buộc phải cân nhắc chuyển sang công nghệ Trục Vít/Thủy Lực nhập khẩu (chỉ cần Hố Pit 0mm – 60mm).
