Lựa chọn kích thước thang máy mini là bước then chốt quyết định sự thành công của việc lắp đặt, đặc biệt trong các ngôi nhà phố có diện tích hẹp. Kích thước thang máy mini gia đình không chỉ ảnh hưởng đến không gian sống mà còn liên quan trực tiếp đến an toàn và thông số kỹ thuật của thiết bị.
Bài viết này sẽ cung cấp kích thước thang máy nhỏ tiêu chuẩn, từ hố thang, cabin, đến hố pit, cho cả tải trọng 200kg và kích thước thang máy 250kg. Việc nắm vững tiêu chuẩn kích thước này giúp kiến trúc sư và gia chủ dễ dàng lên bản vẽ, đảm bảo tối ưu hóa diện tích lắp đặt mà vẫn giữ được tính thẩm mỹ và công năng sử dụng.
Tại Sao Kích Thước Thang Máy Mini Là Yếu Tố Quan Trọng Nhất Cho Nhà Phố Hẹp?
Trong bối cảnh quỹ đất đô thị ngày càng khan hiếm, kích thước thang máy mini trở thành yếu tố quyết định sự thành công của một công trình nhà phố. Đối với nhà có diện tích hẹp, việc tối ưu hóa từng centimet diện tích lắp đặt là ưu tiên hàng đầu. Nếu kích thước thang máy nhỏ không được tính toán kỹ lưỡng, nó có thể chiếm dụng quá nhiều không gian sinh hoạt.
Thông số kỹ thuật nhỏ gọn giúp giải quyết triệt để bài toán giữ nguyên không gian sống. Nhờ vào kích thước thang máy mini gia đình được thu gọn tối đa, gia chủ có thể bố trí thiết bị nâng ở các vị trí tưởng chừng như không thể. Đó là các góc nhỏ, giếng trời hẹp, hoặc ngay trong lòng cầu thang bộ hiện hữu.
Việc lựa chọn kích thước thang máy mini phù hợp còn giúp giảm thiểu đáng kể chi phí và công sức cải tạo. Quy chuẩn thang máy nhỏ hiện đại cho phép sử dụng hố pit nông và chiều cao OH thấp. Điều này tránh được việc can thiệp sâu vào kết cấu móng và mái nhà.
Nắm vững tiêu chuẩn kích thước này là chìa khóa để đảm bảo thang máy mini vừa vặn hoàn hảo, không làm phá vỡ kiến trúc tổng thể.
Sự Khác Biệt Giữa Kích Thước Thang Máy Mini Liên Doanh Và Nhập Khẩu
Sự linh hoạt của kích thước thang máy nhỏ phụ thuộc rất nhiều vào nguồn gốc sản xuất. Đây là điểm khác biệt cốt lõi mà gia chủ cần nắm rõ khi lựa chọn thang máy mini gia đình.
Thang máy liên doanh, hay còn gọi là thang máy lắp ráp trong nước từ linh kiện nhập khẩu, mang lại sự linh hoạt tuyệt vời. Vì cabin và khung cơ khí được gia công tại Việt Nam, nhà cung cấp có thể tùy chỉnh kích thước thang máy mini theo yêu cầu thực tế của từng công trình. Điều này đặc biệt có lợi cho các công trình có hố thang xây dựng không theo tiêu chuẩn kích thước cố định.
Ngược lại, thang máy nhập khẩu nguyên chiếc thường tuân theo quy chuẩn thang máy nhỏ quốc tế nghiêm ngặt. Kích thước thang máy nhỏ này được thiết kế đồng bộ từ nhà máy. Do đó, nếu hố thang nhà bạn có kích thước lệch chuẩn, việc lắp đặt thang nhập khẩu có thể gặp khó khăn hoặc yêu cầu cải tạo lớn hơn.
Ưu điểm tùy chỉnh của thang liên doanh:
- Kích thước thang máy mini gia đình dễ dàng điều chỉnh để phù hợp với hố thang đã xây sẵn.
- Tối ưu hóa kích thước cabin để đạt diện tích sử dụng lớn nhất trong giới hạn hố thang.
Hạn chế kích thước thang máy nhỏ của hàng nhập khẩu:
- Kích thước hố thang phải tuân thủ chính xác thông số kỹ thuật của hãng.
- Khó khăn trong việc tùy biến các chi tiết nhỏ theo yêu cầu kiến trúc cá nhân.
Việc quyết định loại hình sản xuất sẽ ảnh hưởng trực tiếp đến khả năng tối ưu diện tích lắp đặt cho căn nhà hẹp.
Các Thông Số Kỹ Thuật Cơ Bản Cần Nắm Rõ Của Thang Máy Mini
Để lập bản vẽ thang máy gia đình chính xác, gia chủ và kiến trúc sư cần nắm rõ các thông số kỹ thuật cốt lõi. Đây là những yếu tố quyết định kích thước thang máy mini và tính khả thi của việc lắp đặt.
Hố Thang (Shaft Size) là kích thước thang máy nhỏ tổng thể từ tường đối diện đến tường đối diện. Kích thước này thường được ký hiệu là W x D (Chiều Rộng x Chiều Sâu). Đây là diện tích lắp đặt mà bạn cần dành cho thang máy.
Hố Pit (Pit Depth – P) là chiều sâu tính từ mặt sàn tầng thấp nhất xuống đáy hố thang. Quy chuẩn thang máy nhỏ hiện đại (không phòng máy) cho phép hố pit nông, thậm chí P < 300mm, giúp tránh can thiệp vào móng.
Chiều cao OH (Overhead – H) là chiều cao tính từ mặt sàn tầng trên cùng đến sàn phòng máy hoặc đỉnh hố thang. Thông số kỹ thuật OH thấp là ưu điểm lớn cho nhà phố bị giới hạn chiều cao.
Kích thước Cabin (Car Size) là kích thước không gian sử dụng bên trong cabin (thường ký hiệu Wc x Dc). Kích thước cabin phải luôn nhỏ hơn hố thang và phải được tính toán tối đa để không gây cảm giác chật chội.
Cuối cùng là Kích thước cửa (Door Size) (Wd x Hd). Đây là thông số quan trọng đảm bảo lối ra vào thuận tiện, đặc biệt là khi thang máy mini cần hỗ trợ xe lăn hoặc người lớn tuổi.
Kích Thước Thang Máy Mini Tiêu Chuẩn Cho Tải Trọng 200kg (Tối Ưu Không Gian)
Tải trọng 200kg là lựa chọn tối ưu nhất về kích thước thang máy nhỏ trong phân khúc thang máy mini gia đình. Dòng thang này được thiết kế dành riêng cho nhu cầu di chuyển của 1 đến 2 người. Nó giải quyết triệt để vấn đề không gian hẹp mà vẫn đảm bảo tính tiện lợi và an toàn.
Việc nắm rõ thông số kỹ thuật chuẩn của thang máy 200kg là cực kỳ quan trọng. Điều này đảm bảo rằng công trình xây dựng có thể đáp ứng chính xác tiêu chuẩn kích thước cần thiết. Kích thước thang máy mini 200kg được thiết lập để chiếm diện tích lắp đặt nhỏ nhất có thể.
Các nhà sản xuất đã tối ưu hóa mọi milimet của kích thước thang máy mini 200kg. Mục tiêu là đạt được cabin rộng nhất trong hố thang hẹp nhất. Điều này giúp các gia đình nhà phố tận dụng tối đa không gian còn lại cho sinh hoạt và nội thất khác.

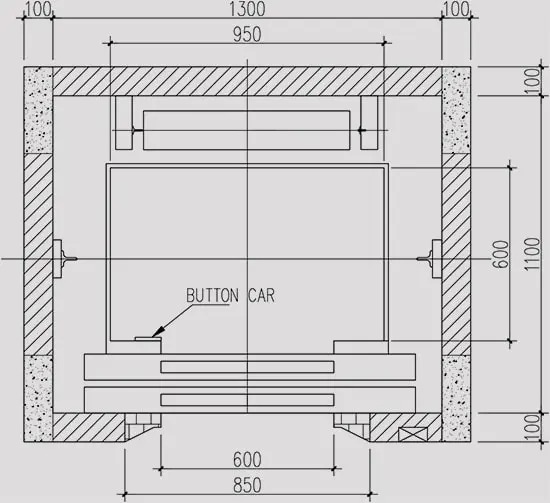

Bản Vẽ Kỹ Thuật Kích Thước Hố Thang Thang Máy 200kg Phổ Biến
Kích thước hố thang là tổng diện tích lắp đặt cần thiết cho toàn bộ cấu tạo cơ khí của thang máy mini. Các thông số kỹ thuật này phải được cung cấp chính xác cho đơn vị xây dựng trước khi thi công.
Kích thước thang máy mini 200kg phổ biến nhất được thiết kế theo quy chuẩn liên doanh. Kích thước hố thang này là W x D (Chiều Rộng x Chiều Sâu). Tiêu chuẩn kích thước này được áp dụng cho loại thang sử dụng cửa mở tim (center opening) hoặc cửa mở lùa (side opening).
Việc tuân thủ kích thước thang máy nhỏ tiêu chuẩn giúp tiết kiệm chi phí do không phải gia công các bộ phận phi tiêu chuẩn. Bản vẽ kỹ thuật cần thể hiện rõ vị trí của đối trọng và ray dẫn hướng để đảm bảo lắp đặt chính xác.
Kích thước hố thang tiêu chuẩn (W x D):
- Kích thước thang máy mini tối thiểu thường là 1000mm x 1000mm.
- Kích thước phổ biến và thoải mái nhất là 1100mm x 1100mm hoặc 1200mm x 1100mm (tùy thuộc vào vị trí đặt đối trọng).
Chiều sâu Hố Pit (P) và Chiều cao OH (H):
- Thông số kỹ thuật Hố Pit (P) cho thang không phòng máy thường rất nông, chỉ 150mm – 300mm.
- Chiều cao OH (H) thường thấp, chỉ khoảng 3500mm – 4200mm (tùy tốc độ và loại thang).
Các kích thước thang máy mini gia đình này là cơ sở để thiết kế hố thang, đảm bảo thang máy 200kg vận hành trơn tru và an toàn.
Kích Thước Cabin Và Cửa Thang Máy Mini 200kg Tối Thiểu
Kích thước cabin là không gian sử dụng thực tế bên trong thang máy mini. Mục tiêu của thông số kỹ thuật là tối đa hóa kích thước cabin trong giới hạn diện tích lắp đặt hố thang.
Đối với thang máy 200kg, kích thước cabin tối thiểu vẫn phải đảm bảo người sử dụng có thể xoay trở thoải mái. Kích thước cabin (Wc x Dc) thường nhỏ hơn kích thước hố thang khoảng 300mm mỗi chiều (để dành chỗ cho ray, đối trọng và cáp).
Kích thước cửa cũng cần được lưu ý. Cửa thang máy nhỏ lý tưởng nhất là 600mm hoặc 650mm chiều rộng. Cửa rộng tối đa giúp việc ra vào thuận tiện hơn, đặc biệt quan trọng với người già hoặc người cần dùng gậy chống.
Quy chuẩn thang máy nhỏ này đảm bảo rằng dù kích thước thang máy mini tổng thể nhỏ, trải nghiệm người dùng vẫn được ưu tiên. Sự cân đối giữa kích thước cabin và cửa là chìa khóa để thang máy mini gia đình tải trọng 200kg không gây cảm giác bí bách.
Xem thêm: Thang Máy Gia Đình 200kg Mini – Phù Hợp Cho Nhà Phố Diện Tích Nhỏ
Phân Tích Kích Thước Thang Máy 250kg Và So Sánh Với Tải Trọng 200kg
Bên cạnh dòng 200kg, kích thước thang máy 250kg cũng là một lựa chọn phổ biến trong phân khúc thang máy mini gia đình. Dòng tải trọng này là sự cân bằng hoàn hảo giữa khả năng tải (2-3 người) và yêu cầu kích thước thang máy nhỏ.
Việc phân tích thông số kỹ thuật 250kg chi tiết sẽ giúp gia chủ quyết định liệu sự tăng diện tích lắp đặt nhỏ có xứng đáng với khả năng tải lớn hơn hay không.
Sự chênh lệch về kích thước giữa thang máy 200kg và 250kg thường không quá lớn. Tuy nhiên, chỉ vài centimet tăng thêm này lại mang đến sự khác biệt đáng kể về độ thoải mái và tiện dụng của kích thước cabin. Khi cần tải thêm một người hoặc vận chuyển đồ đạc có kích thước lớn hơn, thang máy 250kg là sự lựa chọn hợp lý.

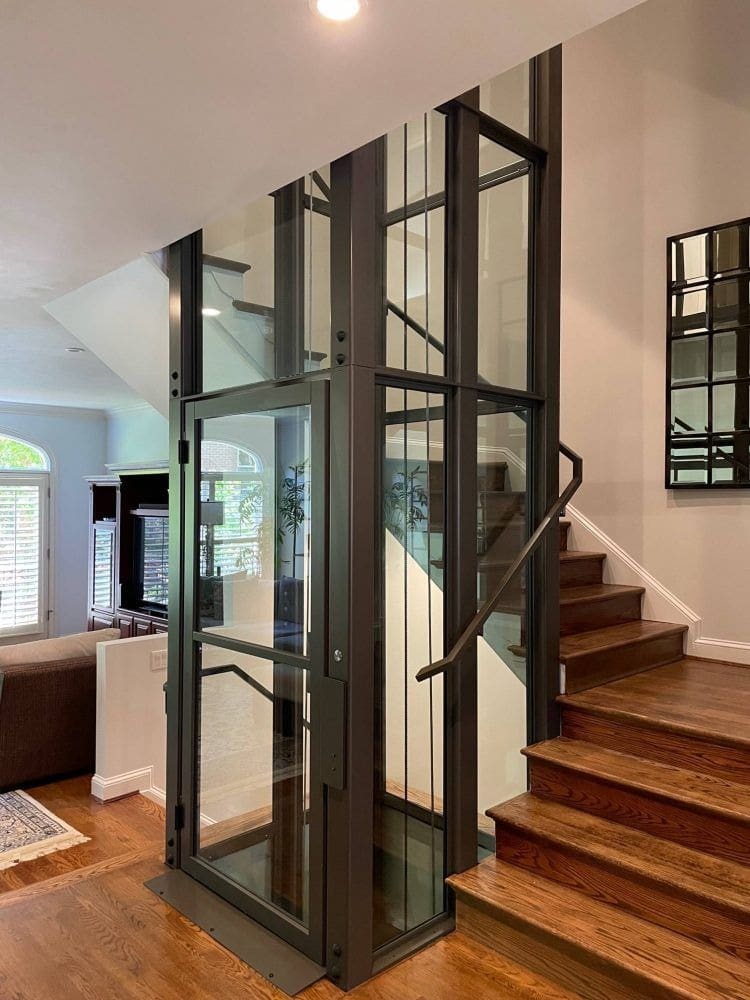

Thông Số Kỹ Thuật Kích Thước Thang Máy 250kg Tiêu Chuẩn
Kích thước thang máy 250kg được thiết kế để tăng thêm khả năng tải khoảng 50kg so với dòng 200kg. Điều này đồng nghĩa với việc kích thước hố thang cần lớn hơn một chút để chứa kích thước cabin rộng hơn. Sự tăng kích thước này chủ yếu là ở chiều rộng hoặc chiều sâu của hố thang.
Các thông số kỹ thuật 250kg vẫn tuân thủ quy chuẩn thang máy nhỏ hiện đại, ưu tiên hố pit nông và OH thấp. Tuy nhiên, do kích thước cabin lớn hơn, diện tích lắp đặt tổng thể cũng sẽ tăng. Điều này đòi hỏi các công trình có diện tích sàn tương đối thoải mái hơn so với nhà siêu hẹp.
Việc tăng kích thước thang máy mini lên 250kg giúp chiếc thang máy nhỏ này trở nên linh hoạt hơn. Nó đáp ứng nhu cầu gia đình có 3-4 thành viên, hoặc có thêm hành lý, xe đẩy.
Kích thước hố thang 250kg (W x D) tiêu chuẩn:
- Kích thước phổ biến thường là 1300mm x 1300mm hoặc 1400mm x 1200mm.
- Diện tích lắp đặt tăng thêm khoảng 200mm mỗi chiều so với dòng 200kg.
Kích thước Cabin và cửa 250kg:
- Kích thước cabin (Wc x Dc) có thể đạt 900mm x 1000mm, đủ rộng rãi cho 3 người đứng.
- Kích thước cửa tối ưu thường là 700mm hoặc 750mm, lớn hơn một chút so với 200kg để tăng tính tiện dụng.
Nắm vững các thông số kỹ thuật 250kg này giúp gia chủ chuẩn bị bản vẽ thang máy gia đình chính xác, tránh việc phải cải tạo lại hố thang sau này.
So Sánh Chi Tiết Kích Thước Thang Máy Nhỏ 200kg Và 250kg
Quyết định giữa thang máy 200kg và kích thước thang máy 250kg thường là sự đánh đổi giữa tối ưu không gian và công năng sử dụng. Cả hai đều được xếp vào phân khúc thang máy nhỏ và thang máy mini gia đình, nhưng sự khác biệt vài centimet lại mang ý nghĩa lớn.
Về kích thước hố thang, sự chênh lệch thường là 100mm – 200mm cho mỗi chiều. Nếu nhà bạn chỉ có diện tích lắp đặt tối thiểu (ví dụ: 1100mm x 1100mm), thang máy mini 200kg là lựa chọn duy nhất. Ngược lại, nếu hố thang đạt 1300mm x 1300mm, việc chọn 250kg là hợp lý hơn.
Việc tư vấn khi nào nên chấp nhận tăng diện tích lắp đặt để lấy tải trọng 250kg là cần thiết. Nếu gia đình thường xuyên có khách, hoặc cần di chuyển các vật dụng lớn (như đồ nội thất nhỏ), thông số kỹ thuật 250kg sẽ mang lại sự thoải mái và an toàn cao hơn.
Thang máy 250kg mang lại khả năng tải linh hoạt hơn, nhưng cần sự hy sinh nhỏ về không gian. Đây là một sự cân bằng kinh tế và tiện dụng, đặc biệt khi kích thước thang máy nhỏ không bị giới hạn quá nghiêm ngặt.
Để dễ hình dung sự khác biệt về kích thước:
-
Về Kích thước Hố Thang: Thang máy 200kg tiêu chuẩn cần khoảng 1100mm x 1100mm, trong khi kích thước thang máy 250kg yêu cầu khoảng 1300mm x 1300mm. Điều này khiến tổng diện tích lắp đặt tăng thêm khoảng 0.5 – 0.7m².
-
Về Kích thước Cabin: Cabin của thang 200kg thường là 700mm x 800mm (tối đa 2 người). Cabin của thang 250kg có thể đạt 900mm x 1000mm, cung cấp không gian rộng hơn đáng kể, đủ cho 3 người đứng thoải mái hoặc chứa một chiếc xe đẩy nhỏ.
Các Yêu Cầu Kỹ Thuật Đặc Biệt Và Giải Pháp Tối Ưu Kích Thước Thang Máy Mini Gia Đình
Để thành công trong việc lắp đặt thang máy mini gia đình tại các công trình nhà phố hẹp, việc chỉ nắm các kích thước thang máy nhỏ tiêu chuẩn là chưa đủ. Cần phải áp dụng các giải pháp kỹ thuật đặc biệt nhằm tối ưu hóa mọi chiều không gian.
Các công nghệ hiện đại đã cho phép giảm thiểu đáng kể yêu cầu về hố pit (chiều sâu móng) và OH (chiều cao tầng trên cùng), đây là những yếu tố thường gây khó khăn nhất trong cải tạo.
Các yêu cầu kỹ thuật đặc biệt này là chìa khóa để đạt được kích thước thang máy mini cực kỳ gọn gàng. Chúng bao gồm việc lựa chọn loại cửa, vị trí đặt đối trọng và nhất là công nghệ truyền động. Khi áp dụng đúng các giải pháp này, diện tích lắp đặt sẽ được thu gọn tối đa, giúp gia chủ giữ lại được nhiều không gian sinh hoạt nhất.
Giải Pháp Hố Pit Nông Và Tối Ưu Chiều Cao OH Cho Thang Máy Mini
Hố pit nông và chiều cao OH tối ưu là hai thông số kỹ thuật mang tính cách mạng, đặc biệt quan trọng khi lắp đặt thang máy mini. Theo quy chuẩn thang máy nhỏ truyền thống, hố pit có thể sâu tới 1000mm, gây khó khăn lớn cho việc đào móng nhà phố cũ.
Nhờ vào công nghệ không phòng máy (Gearless) và thiết kế thông minh, nhiều dòng thang máy mini gia đình hiện nay chỉ yêu cầu hố pit rất nông, thường P < 300mm (có thể là 150mm hoặc 250mm). Điều này gần như loại bỏ rào cản về kết cấu móng và giảm thiểu chi phí chống thấm đáng kể.
Tương tự, việc tối ưu hóa chiều cao OH (Overhead) là cần thiết cho các ngôi nhà bị hạn chế chiều cao tầng trên cùng hoặc nhà mái thái. Công nghệ không phòng máy cho phép lắp đặt motor ngay trên đỉnh hố thang, giúp giảm chiều cao OH xuống mức thấp nhất (thường dưới 4000mm). Sự tối ưu này là yếu tố then chốt để đạt được kích thước thang máy nhỏ tổng thể.
Các lợi ích từ giải pháp kỹ thuật tối ưu:
- Hố Pit Nông: Giảm yêu cầu về chiều sâu móng, đặc biệt quan trọng khi kích thước thang máy mini được lắp đặt tại tầng trệt.
- OH Tối Ưu: Giải quyết vấn đề chiều cao tầng trên cùng bị giới hạn, giúp việc lắp đặt không ảnh hưởng đến mái nhà hoặc tầng áp mái.
Đây là những quy chuẩn thang máy nhỏ tiên tiến, giúp mở rộng diện tích lắp đặt khả thi cho thang máy mini sang hầu hết các loại hình nhà ở hiện nay.
Lưu Ý Về Sai Số Kỹ Thuật Và Yêu Cầu Kết Cấu Khi Thiết Kế Hố Thang
Dù đã có bản vẽ thang máy gia đình chi tiết với kích thước thang máy mini chính xác, việc thi công vẫn cần tính đến các yếu tố sai số kỹ thuật. Trong xây dựng, việc duy trì thông số kỹ thuật tuyệt đối là rất khó.
Do đó, gia chủ cần để lại một dung sai (khoảng 20mm – 30mm) cho kích thước hố thang để đảm bảo việc lắp đặt thang máy mini diễn ra suôn sẻ.
Yêu cầu kết cấu là một lưu ý cực kỳ quan trọng khác. Hố thang không chỉ đơn thuần là không gian chứa thang máy nhỏ, mà còn phải là một kết cấu chịu lực ổn định.
Các vách tường hố thang phải đảm bảo độ chịu lực, vuông góc và độ thẳng đứng tuyệt đối. Sai lệch về độ vuông góc hoặc độ thẳng đứng sẽ ảnh hưởng trực tiếp đến việc lắp đặt ray dẫn hướng và cửa tầng, gây ra sai số cho kích thước cabin và vận hành không êm ái.
Nếu hố thang được xây bằng gạch, cần có đà bê tông (ring beam) ở mỗi tầng để bắt cố định ray và cửa. Nếu hố thang là khung thép (thường dùng cho thang máy mini gia đình có vách kính), việc kiểm tra độ chịu lực của khung thép phải được thực hiện nghiêm ngặt. Việc tuân thủ những lưu ý này sẽ đảm bảo chiếc thang máy 250kg hay 200kg vận hành an toàn và bền bỉ.
Yêu cầu kỹ thuật khi xây dựng hố thang:
- Đảm bảo độ vuông góc và độ thẳng đứng của hố thang, sai số tối đa phải nằm trong giới hạn cho phép.
- Bố trí các vị trí đà ngang hoặc móc treo cáp chính xác theo thông số kỹ thuật của nhà cung cấp.
- Lưu ý về tiêu chuẩn chống thấm cho khu vực hố pit, tránh nước ngầm hoặc nước sinh hoạt ảnh hưởng đến thang máy mini.
Xem thêm: Báo Giá Thang Máy Gia Đình 200kg Mới Nhất 2025
Kết Luận
Việc lựa chọn kích thước thang máy mini gia đình là một quá trình phức tạp đòi hỏi sự cân bằng giữa thông số kỹ thuật và không gian thực tế. Dòng thang máy nhỏ 200kg và kích thước thang máy 250kg là hai lựa chọn tối ưu, giải quyết triệt để nhu cầu di chuyển trong nhà phố hẹp.
Quyết định cuối cùng nằm ở sự đánh đổi: chọn kích thước thang máy mini cực tiểu (200kg) để giữ lại không gian, hay chấp nhận tăng diện tích lắp đặt một chút (250kg) để có cabin thoải mái hơn.
Các giải pháp kỹ thuật tiên tiến như hố pit nông và OH tối ưu là chìa khóa để hiện thực hóa kích thước thang máy nhỏ trong các công trình cải tạo hoặc nhà xây mới bị hạn chế chiều cao.
Tuy nhiên, việc thi công phải tuân thủ nghiêm ngặt quy chuẩn thang máy nhỏ, đặc biệt là về độ vuông góc và sai số kỹ thuật của hố thang.
Để đảm bảo an toàn, chất lượng và sự hài hòa thẩm mỹ, việc sử dụng các thông số kỹ thuật tiêu chuẩn và có bản vẽ thang máy gia đình chính xác từ nhà cung cấp là điều bắt buộc. Một bản vẽ chi tiết không chỉ giúp nhà thầu thi công đúng chuẩn mà còn tránh được những sai sót tốn kém thời gian và chi phí.
Faralift cam kết cung cấp các kích thước thang máy mini linh hoạt, phù hợp với mọi diện tích lắp đặt từ hẹp nhất. Chúng tôi sẵn sàng hỗ trợ bạn phân tích thông số kỹ thuật 250kg hay 200kg để tìm ra tiêu chuẩn kích thước hoàn hảo. Hãy liên hệ với chuyên gia của Faralift ngay hôm nay qua Hotline hoặc Zalo ở góc bên phải màn hình để nhận tư vấn chuyên sâu và bản vẽ kỹ thuật chi tiết, chính xác nhất cho công trình của bạn.
